Beschreibung und Eigenschaften

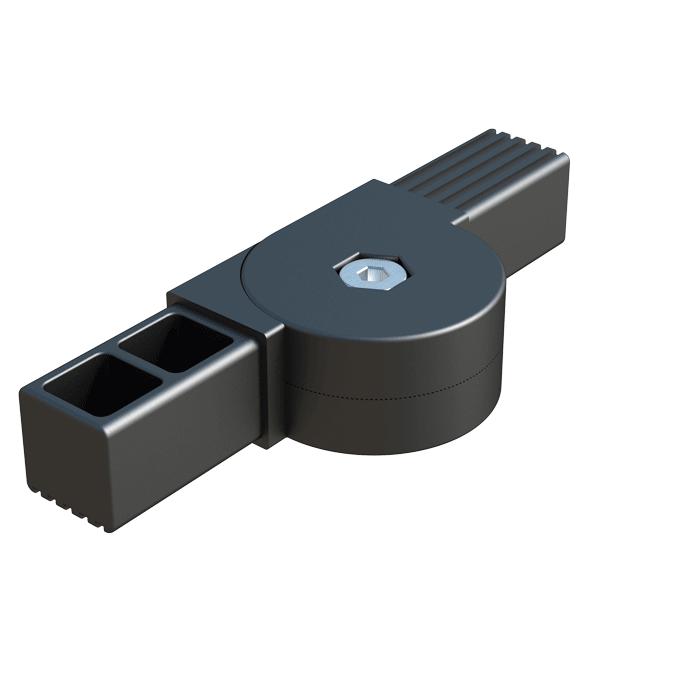

Unser Gelenkverbinder THCLQ ermöglicht die Verbindung von 2 Vierkantrohren in unterschiedlichen Positionen durch ein mehrteiliges System zur Winkelverstellung.
Das Gelenksystem bietet zwei stufenlose Einstellbereiche: von 0° bis 190° oder von 45° bis 200°, abhängig von den Eigenschaften des Systems. Der Verbinder verfügt über 2 konische Kammern zur Aufnahme von Sechskantmuttern. Hierfür müssen die Rohrprofile an der entsprechenden Stelle gebohrt werden.
Das Gelenksystem bietet zwei Betriebsarten:
Typ 1: Freie Drehbewegung.
Typ 2: Drehbewegung mit 15° Innenverzahnung.
Das Gehäusematerial kann je nach Referenz aus PA6 (Polyamid 6) oder PA6GF30 (Polyamid 6 + 30 % Glasfaser) bestehen. Die Glasfaserverstärkung in den PA6GF30-Versionen erhöht die Steifigkeit sowie die Maß- und Temperaturbeständigkeit.
Sollte die gewünschte Abmessung oder eine andere Spezifikation nicht in unserem Standardprogramm enthalten sein, wenden Sie sich bitte an unser Vertriebsteam.
*Die Referenz 02300400165 wird unmontiert geliefert.
Produktbilder und technische Zeichnungen
Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: 2-Rohr-Scharnierverbinder mit Muttergehäuse
| Referenz | Für Rohr |
Rohrdicke |
L |
Winkel (A) [Typ] |
Mutter-Platz (SW) / Metrisch (M) |
Mehr Info. |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400172 | 20 x 20 | 1,50 | 35,00 | 0º bis 190º [1] | SW 10 | ||||||||
| 02300400174 | 25 x 25 | 1,50 | 38,00 | 0º bis 190º [1] | SW 13 | ||||||||
| 02300400173 | 25 x 25 | 1,50 | 38,00 | 45º bis 195º [2] | SW 13 | ||||||||
| 02300400164 | 30 x 30 | 2,00 | 41,00 | 0º bis 190º [1] | SW 13 | ||||||||
| 02300400165 | 30 x 30 | 2,00 | 41,00 | 0º bis 190º [1] | SW 13 | ||||||||
| 02300400163 | 30 x 30 | 2,00 | 41,00 | 45º bis 200º [1] | SW 13 |
