Eindruck befestiger - ISC Plastic Parts

Dieser Eindrück-Befestiger bietet eine schnelle und praktische Methode um Plastik, Leichtmetalle, isolierendes Material, Platinen oder anderes dünnes Material zu verbinden. Seine speziell entworfenen Beine bieten Kompression und Ausdehnung um den Befestiger in vorgelochten Löchern zu verriegeln. Er widersteht Schwingungen, Korrosion und Abrieb. Er kann auch als Gleiter oder Puffer genutzt werden, siehe Produktfamilie Puffer und Füße. Der Clip kann mehrfach wiederbenutzt werden.

Zeichnungen PDF:
UL94: V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter

Filtern nach Abmessungen

Lochabmessung (A) Toleranz +/-

Wanddicke (G) Toleranz +/-

H Toleranz +/-

Referenz	Lochabmessung (A)	Wanddicke (G)	H	B	L	D	schlitzförmige Stange	Typ Kopf					Mehr Info.

00100300090	2,03	5,08	1,65	2,64	7,54	4,72	A
00100300479	2,26	3,07	2,16	3,68	6,25	7,94	A
00100300577	2,26	3,18	1,78	2,79	5,97	3,43	A
00100300007	2,26	3,18	1,78	2,80	5,96	7,94	A
00100300008	2,29	1,68	1,91	2,54	4,55	4,75	A
00100300573	2,29	3,68	2,29	3,43	7,62	4,76	A
00100300009	2,29	3,69	1,65	2,66	6,48	4,75	A
00100300692	2,29	7,80	2,03	3,30	11,10	5,08	A
00100300694	2,29	16,21	2,03	3,30	19,51	5,08	A
00100300477	2,36	1,60	1,98	2,54	4,19	7,14	A
00100300478	2,36	2,36	1,72	2,67	4,93	7,14	A
00100300012	2,36	2,92	2,16	3,68	6,10	6,35	A
00100300483	2,36	11,68	2,16	3,43	15,11	3,94	A
00100300480	2,41	2,41	1,91	3,68	5,54	7,92	A
00100300014	2,41	8,00	1,91	3,43	11,43	3,56	A
00100300015	2,41	11,30	2,16	3,68	14,99	6,35	A
00100300476	2,44	6,81	2,29	3,56	10,16	4,45	A
01300100150	2,50	4,50	2,00	3,30	7,80	5,10	B
01300100151	2,50	5,60	2,00	3,30	8,90	5,10	B
01300100152	2,50	6,00	2,00	3,30	9,30	5,10	B
01300100153	2,50	6,22	2,00	3,30	9,52	5,10	B
01300100154	2,50	7,80	2,00	3,30	11,10	5,10	B
01300100155	2,50	8,02	2,00	3,30	11,32	5,10	B
01300100156	2,50	8,38	2,00	3,30	11,68	5,10	B
01300100157	2,50	10,50	2,00	3,30	13,80	5,10	B
01300100158	2,50	16,20	2,00	3,30	19,50	5,10	B
01300100159	2,50	16,76	2,00	3,30	20,06	5,10	B
01300100160	2,50	17,80	2,00	3,30	21,10	5,10	B
00100300092	2,79	20,65	3,56	3,66	25,83	6,30	A
00100300016	2,84	13,97	3,43	3,68	18,92	6,35	A
00100300017	2,92	3,07	2,67	3,68	6,60	5,16	A
00100300018	2,92	3,43	4,33	3,56	7,76	5,16	A
00100300019	2,92	3,96	3,43	3,56	8,13	5,16	A
00100300475	2,92	5,28	2,11	3,56	8,13	5,16	A
00100300020	2,92	5,97	1,68	3,68	8,66	5,16	A
00100300021	2,92	5,97	1,79	3,48	8,76	5,16	A
00100300022	2,92	6,35	2,69	3,68	10,03	5,16	A
00100300023	3,00	8,13	2,13	3,68	11,10	5,95	A
00100300024	3,05	1,91	1,52	3,81	4,83	4,75	A
00100300698	3,05	15,29	2,03	4,19	18,59	7,94	A
00100300481	3,05	19,05	2,08	4,17	22,23	5,94	A
00100300026	3,15	2,03	1,78	4,57	5,21	5,95	A
00100300025	3,15	2,03	2,03	4,57	5,08	5,95	A
00100300027	3,15	25,65	2,08	4,17	28,70	5,95	A
00100300028	3,25	5,84	2,49	3,96	9,40	5,16	A
00100300029	3,30	4,83	2,29	4,57	8,13	5,16	A
00100300030	3,30	5,30	2,31	4,55	8,69	5,16	A
00100300031	3,68	3,30	4,45	5,21	7,75	15,22	A
00100300474	3,76	5,59	2,79	5,08	10,16	12,70	A
00100300032	3,86	0,76	3,30	4,12	5,08	8,33	A
00100300691	3,99	11,18	2,87	5,08	15,57	9,93	A
00100300484	4,06	2,03	1,52	5,08	4,57	5,94	A
00100300034	4,06	3,30	2,80	5,08	6,86	8,73	A
00100300482	4,06	4,95	5,08	5,08	11,43	7,87	A
00100300035	4,06	11,43	4,06	5,08	17,27	8,73	A
00100300036	4,06	12,83	3,30	5,08	17,91	9,52	A
00100300033	4,15	8,00	2,87	5,28	12,40	9,93	A
00100300094	4,19	1,27	3,48	5,13	8,76	7,62	A
00100300037	4,19	1,65	3,48	5,13	8,26	8,73	A
00100300038	4,19	3,18	3,48	5,13	7,75	8,73	A
00100300039	4,19	3,18	3,48	5,13	7,87	8,71	A
00100300040	4,19	26,97	4,50	5,13	28,32	9,52	A
00100300696	4,19	26,97	4,50	5,13	32,23	9,52	A
00100300042	4,37	24,13	4,42	5,79	30,48	14,29	A
00100300043	4,45	6,15	4,42	5,69	12,45	8,73	A
00100300044	4,45	22,23	4,42	5,69	28,32	8,73	A
00100300693	4,57	8,13	4,57	5,59	14,20	19,05	A
00100300464	4,57	8,64	4,57	5,59	14,73	9,65	A
00100300045	4,57	14,08	3,68	5,71	19,56	8,73	A
00100300046	4,57	14,12	3,89	5,72	19,81	8,73	A
00100300048	4,57	16,15	4,57	5,59	22,23	19,05	A
00100300047	4,57	16,15	4,57	5,59	22,40	9,52	A
00100300574	4,95	3,30	2,79	5,59	7,37	8,13	A
00100300575	4,95	4,57	2,79	5,59	8,64	8,13	A
00100300049	5,00	3,28	3,76	6,05	10,13	11,90	A
00100300050	5,05	3,89	3,18	5,79	8,46	11,90	A
00100300051	5,08	3,07	3,86	6,05	8,24	11,90	A
00100300052	5,16	9,40	2,67	5,99	13,72	8,73	A
00100300053	5,51	6,35	2,54	7,06	10,03	10,32	A
00100300576	5,69	14,22	3,68	4,45	19,43	8,74	A
00100300054	5,84	12,78	5,33	7,49	27,51	9,93	A
00100300055	5,84	43,94	5,33	7,49	51,05	9,93	A
00100300056	6,07	5,56	4,52	7,04	11,30	12,70	A
00100300064	6,10	7,01	3,61	7,49	11,68	11,51	A
00100300057	6,10	7,14	4,47	7,11	13,03	12,70	A
00100300058	6,10	7,62	4,32	7,49	13,59	11,51	A
00100300059	6,10	8,38	4,75	7,49	14,10	11,51	A
00100300060	6,10	8,76	4,50	7,14	14,68	12,70	A
04100100422	6,10	9,53	·	·	15,80	15,06	A
00100300061	6,10	11,13	4,47	7,14	17,07	12,70	A
00100300062	6,10	11,84	4,80	7,11	18,10	12,70	A
00100300078	6,10	12,20	4,68	7,55	18,40	15,10	A
00100300063	6,10	12,65	4,20	7,19	18,40	12,70	A
00100300065	6,12	3,23	4,50	7,14	9,17	12,70	A
00100300066	6,12	4,80	4,50	7,06	10,03	12,70	A
00100300067	6,12	6,35	4,45	7,19	12,37	12,70	A
00100300068	6,12	7,98	4,47	7,14	13,21	12,70	A
00100300069	6,15	3,96	4,32	7,14	9,65	12,70	A
00100300070	6,15	9,53	4,45	7,14	15,47	12,70	A
00100300071	6,17	1,63	4,27	7,11	6,65	12,70	A
00100300072	6,17	1,63	4,70	7,11	9,40	12,70	A
00100300073	6,17	10,29	4,45	7,16	16,21	12,70	A
00100300074	6,22	2,51	4,27	7,11	8,23	12,70	A
00100300695	6,22	6,35	4,75	7,37	12,62	12,70	A
00100300075	6,22	6,35	4,75	7,62	12,62	15,08	A
00100300077	6,22	9,27	4,75	7,37	15,80	15,08	A
00100300076	6,22	9,27	4,75	7,49	17,40	15,08	A
00100300079	6,35	39,19	5,21	7,49	47,63	9,53	A
00100300080	6,48	5,00	4,70	7,49	10,54	8,73	A
00100300081	6,60	4,34	4,75	7,49	9,65	8,73	A
00100300082	6,60	4,34	4,75	7,49	10,29	12,70	A
00100300083	6,60	4,34	4,75	7,49	10,62	15,08	A
00100300084	6,86	27,05	9,14	9,14	38,10	15,88	A
00100300085	7,00	10,30	4,00	8,00	15,75	15,10	A
04100100430	7,00	10,00	4,35	7,50	15,60	15,10	A
00100300093	7,24	3,91	6,48	8,81	12,01	17,28	A
00100300086	7,37	3,56	6,48	9,14	11,89	17,45	A
00100300087	7,37	6,35	6,48	9,14	14,86	17,45	A
00100300088	7,90	3,05	6,48	9,65	11,27	11,10	A
00100300089	8,89	25,91	9,65	12,07	37,08	12,70	A

Wenn Sie sich für die Produktfamilie MCPR interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

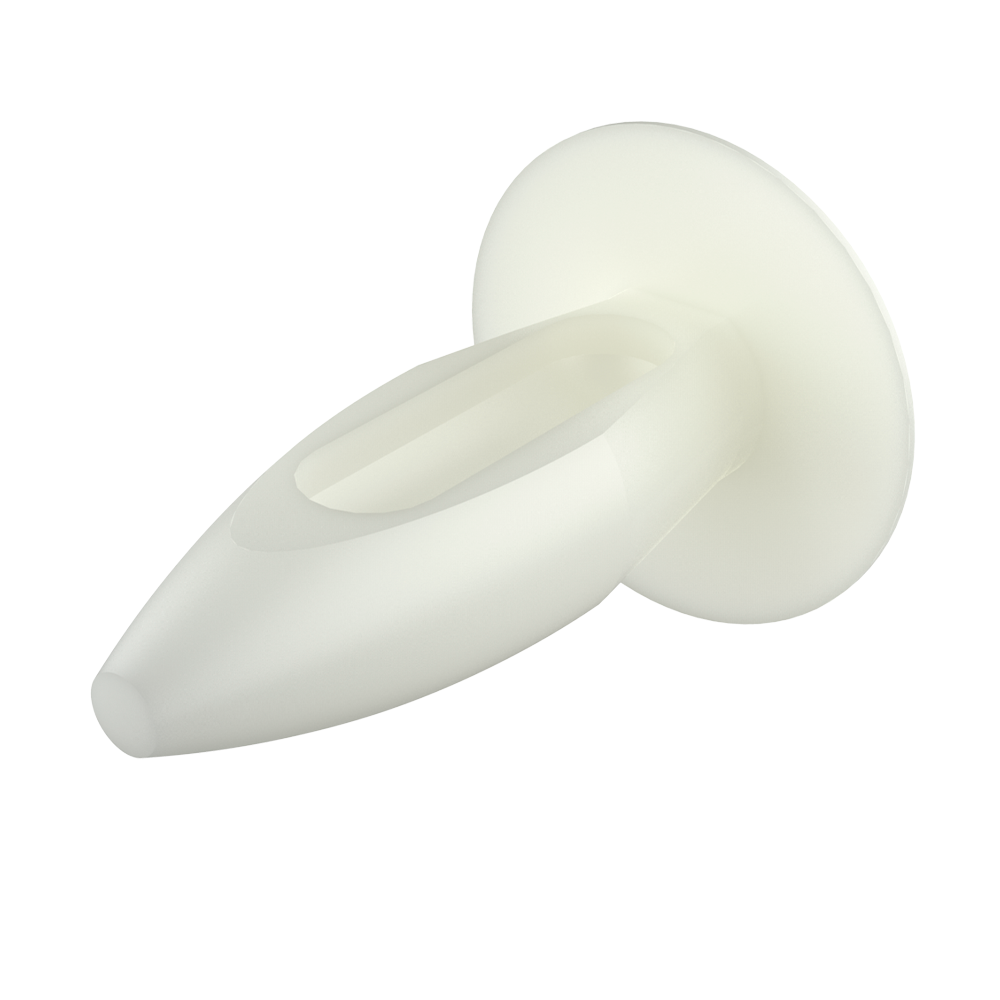

Konischer Clip, der eine schnelle Handmontage auf verschiedenen dünnwändigen Materialien erlaubt. Der Clip kann demontiert und erneut eingesetzt werden. Der speziell geformte Körper drückt sich zusammen, wenn er in ein Loch gepresst wird und springt dann zurück in seine originale Form, um dem Teil sicheren Halt zu geben. Er bietet elektrische Isolation und Widerstand gegen Schwingungen, Abrieb und Korrosion. Für Vielnutzer bieten wir zwei Installationswerkzeuge aus folgenden Produktfamilien an: MHR(Handwerkzeug) oder MHRZ(pneumatisch), bitte kontaktieren Sie uns hierzu.

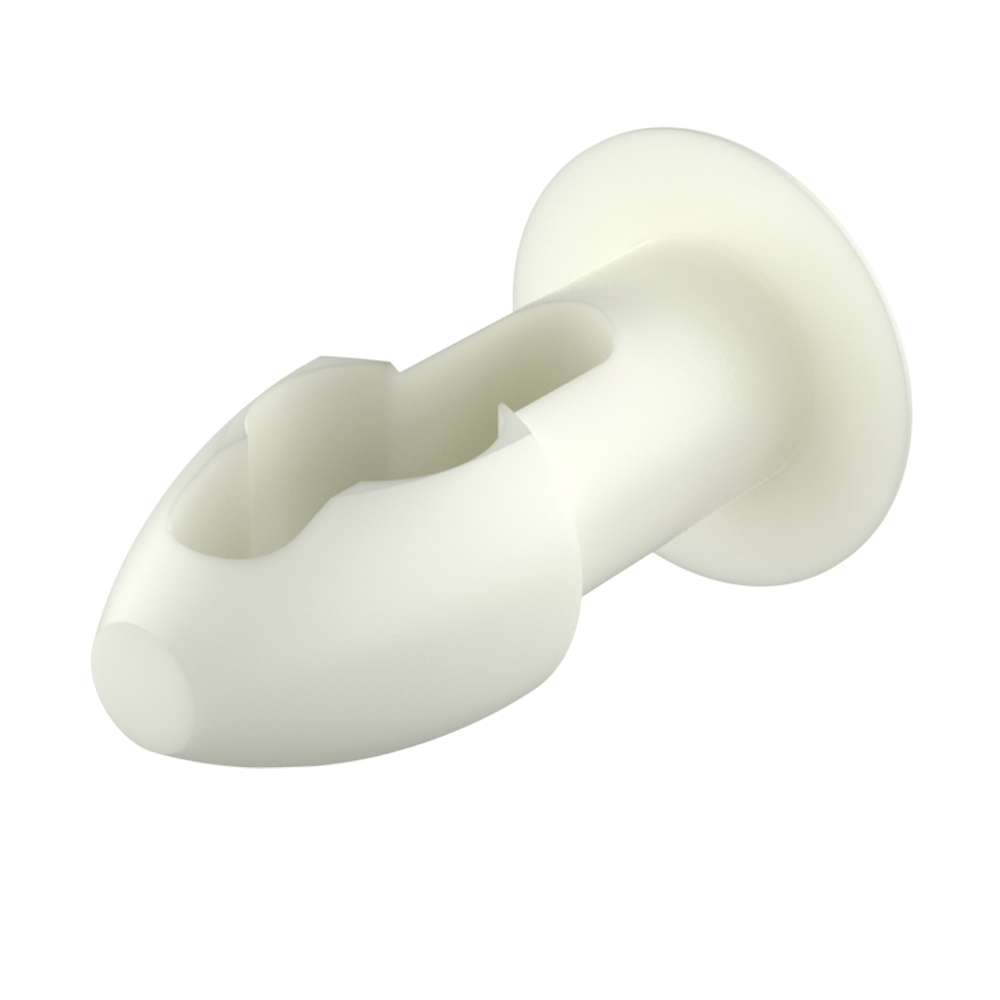

Der Schlüsselloch-Clip erlaubt eine einfache Montage durch Fingerdruck. Die konische Kugelform gleitet leicht in Löcher. Der angewinkelte Verschluss sichert eine feste Montage. Das Design unseres Clips erlaubt ein relativ großes Clip-Durchmesser zu Lochabmessungs-Verhältnis, was zu hoher Haltekraft führt.

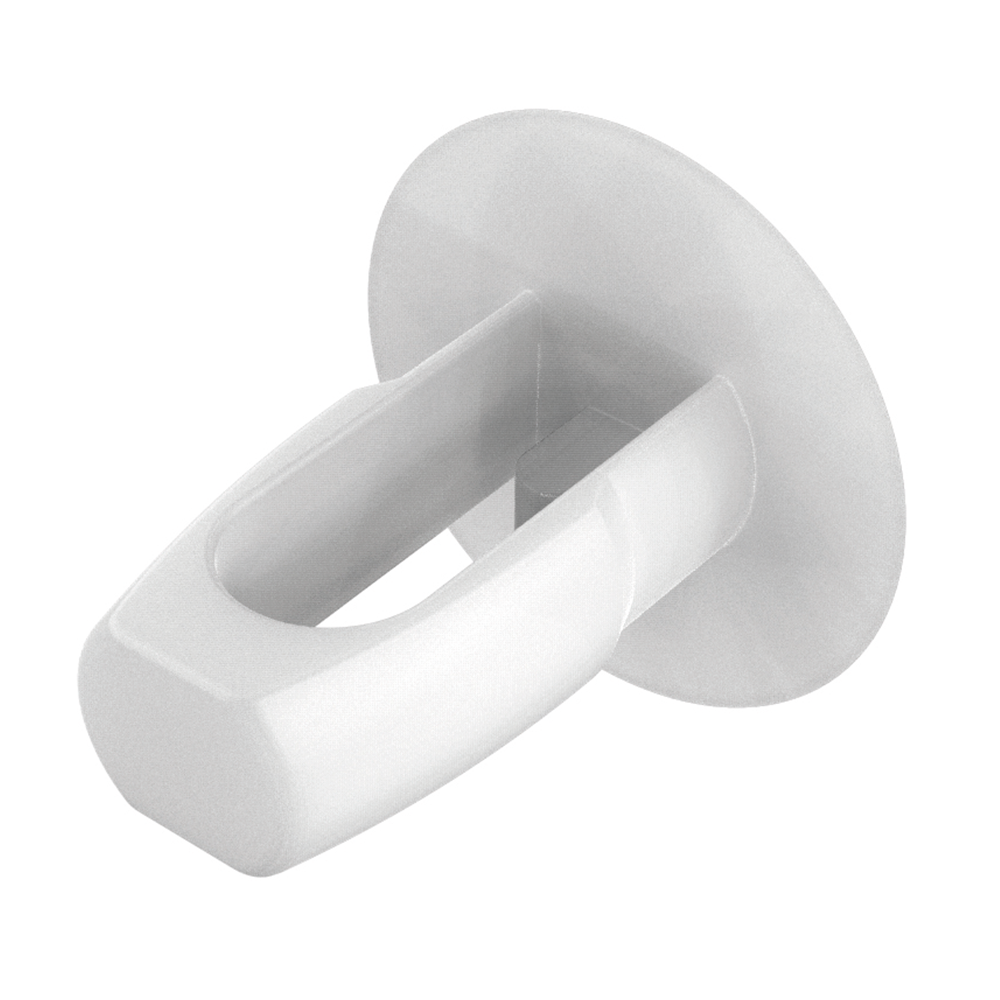

Die Kombination aus belastbaren und flexiblem Körperdesign, und dem Acetal(POM)-Material, gibt diesem Treibstift festen Halt nach der Montage an einem Platz. Er ist entworfen für Löcher von 3,18 mm bis 6,35 mm und Wandstärken von 0,81mm bis 4,75 mm.
