Diese konischen Unterlegscheiben wurden entworfen um Flachkopf-Senkschrauben zu halten. Die Unterlegscheibe schützt Möbel vor Kratzern, verdeckt falsch ausgerichtete Bohrlöcher etc. Dieses Teil könnte auch als Gleiterpuffer, Füße und Distanzhalter eingesetzt werden. Bitte besuchen Sie unsere Produktfamilien: Puffer und Füße, sowie Schrauben und Muttern.

Zeichnungen PDF:
UL94:   V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
B
A
C
Metrisches
Gewinde
UNC/UNF
Gewinde
a



Mehr
Info.
01012000300 3,10 9,30 2,00 M3 · 90º
04100200150 3,30 7,34 2,29 M3 · 82º
00100201213 3,63 11,10 2,54 M3,5 #6 82º
04100200151 3,73 11,10 2,54 M3,5 · 82º
00100201214 4,30 12,95 2,92 M4 #8 82º
04100200152 4,34 13,08 2,92 M4 · 82º
00100201215 4,85 14,73 3,86 · #10 82º
04100200153 4,95 14,73 3,86 M5 · 82º
03512000302 5,30 12,70 3,40 M5 · 90º
01012000302 5,30 15,00 3,50 M5 · 90º
00100201216 5,75 15,47 4,06 · #12 82º
04100200154 5,77 15,47 4,06 M6 · 82º
01012000303 6,20 17,30 4,00 M6 · 90º
04100200155 6,60 17,35 4,65 M6 · 82º
00100201217 6,61 17,35 4,57 · 1/4 in 82º
01012000304 8,20 22,50 6,00 M8 · 90º

Wenn Sie sich für die Produktfamilie MAAC interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

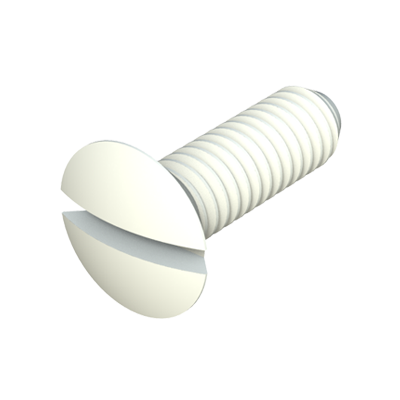

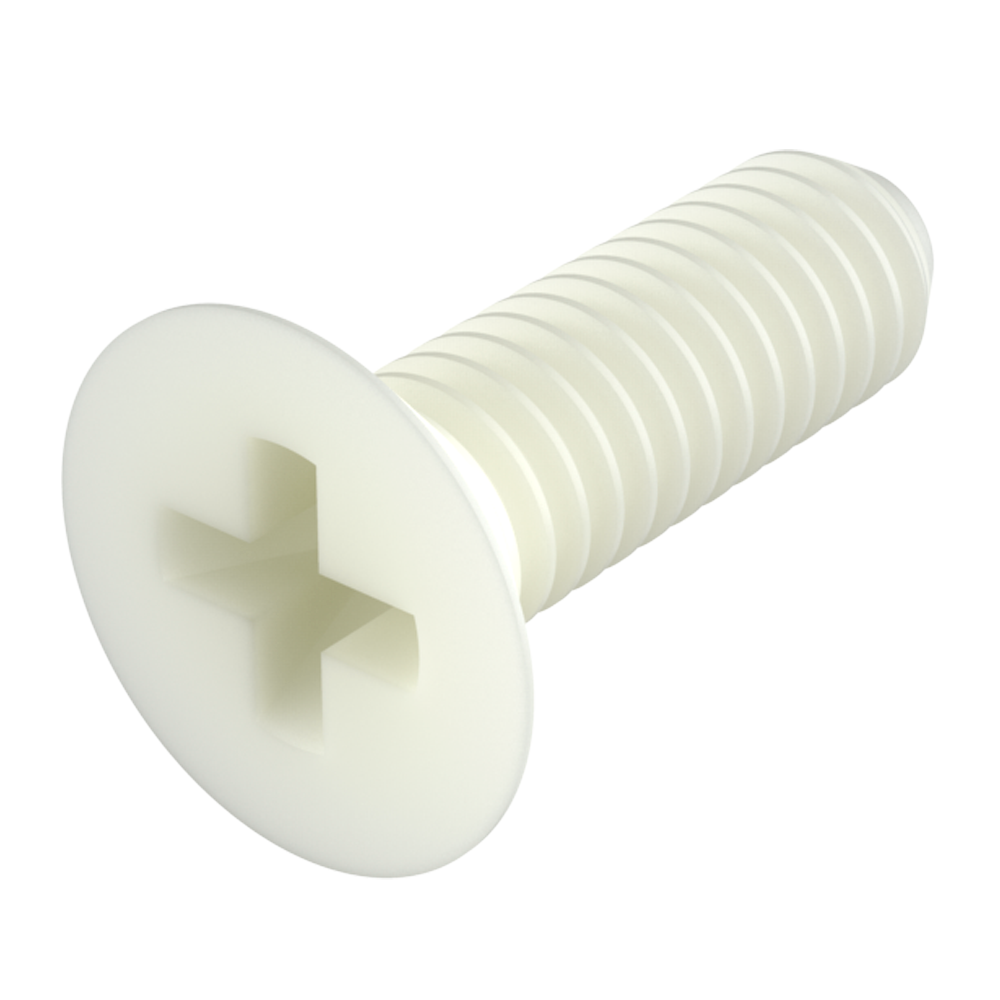

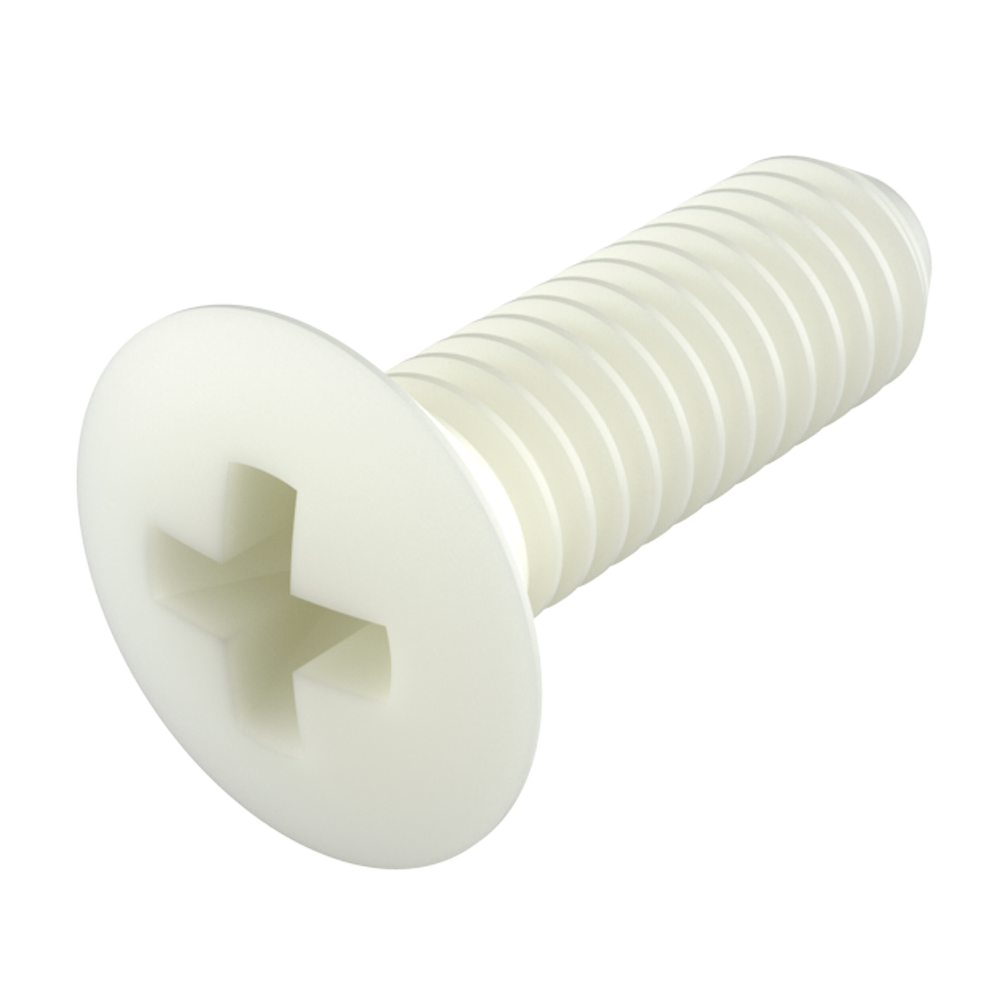

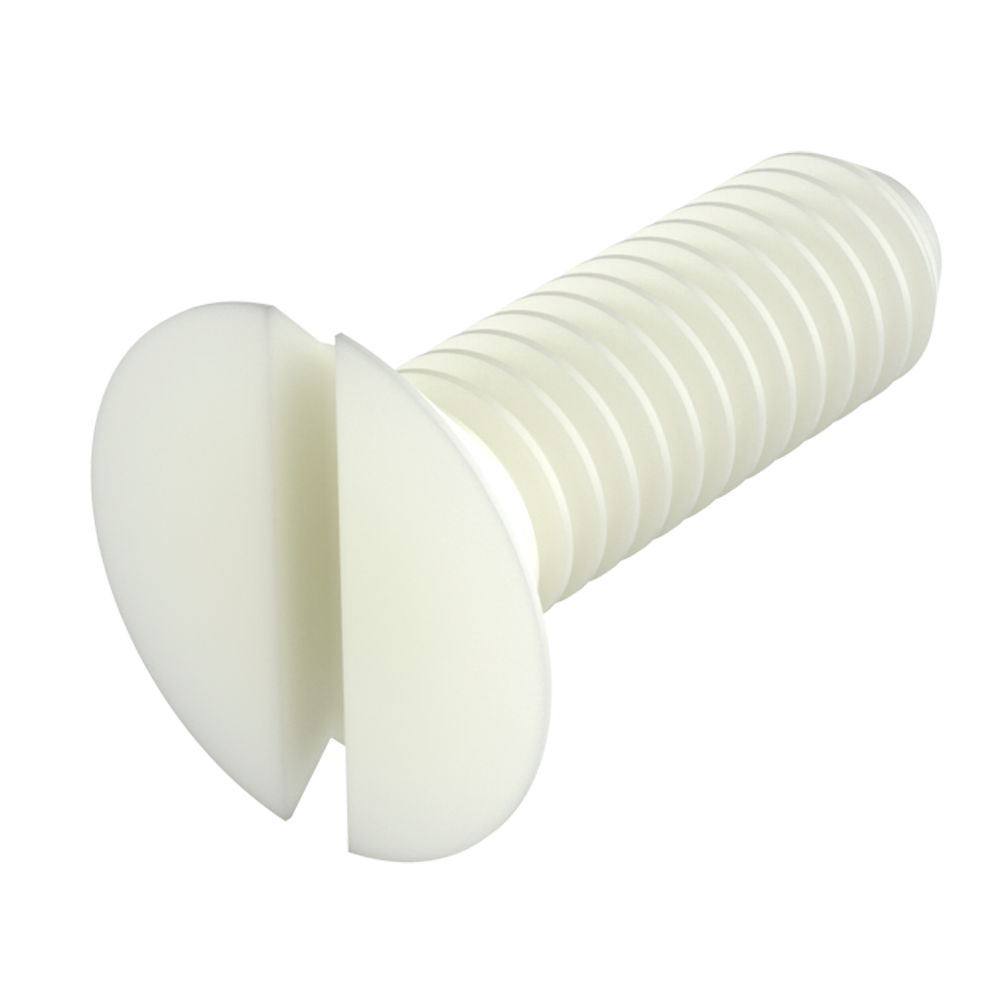

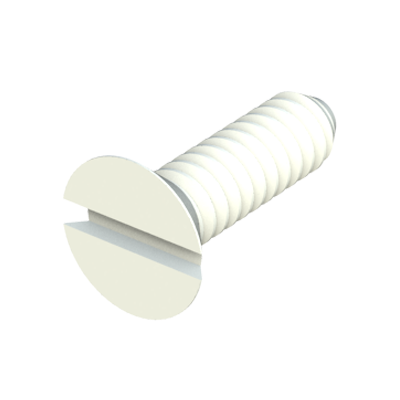

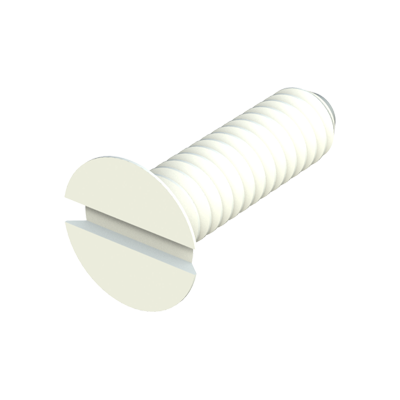

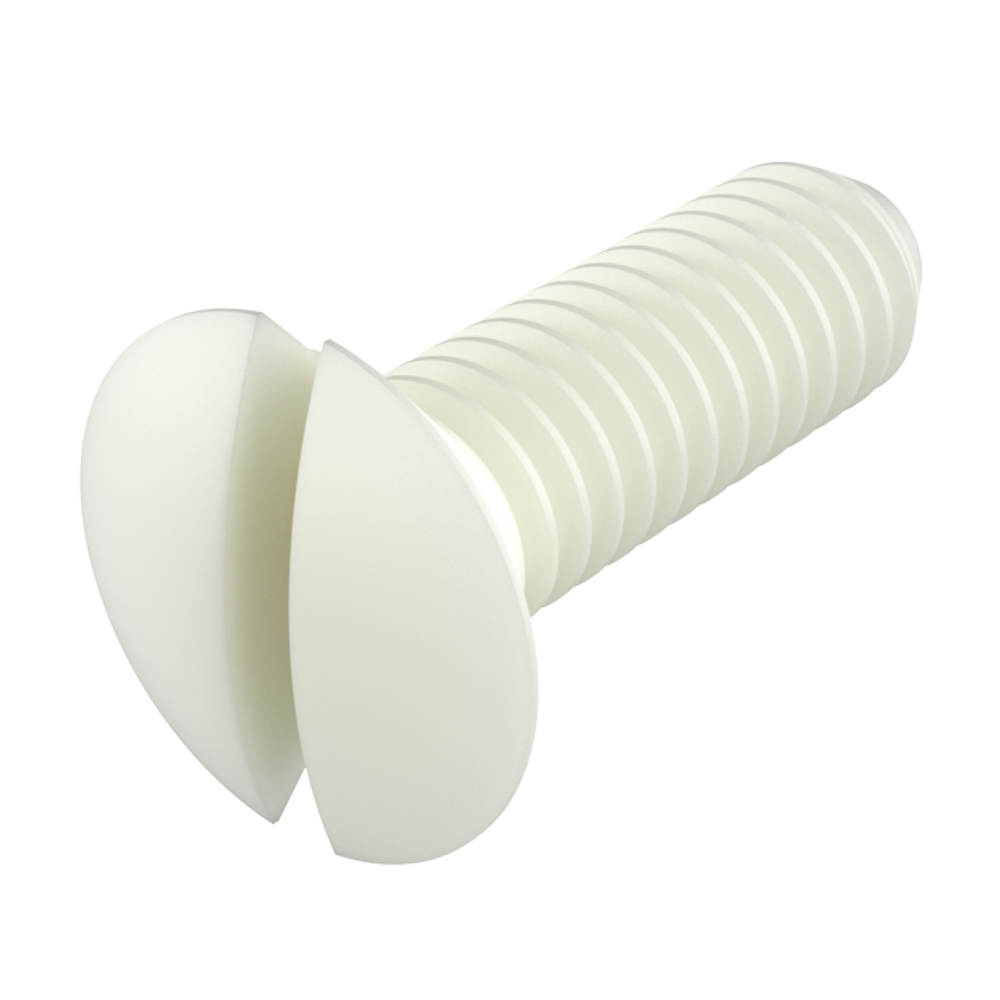

Unsere Nylon-Flachkopfschraube mit Kreuz (DIN 7988 Schrauben) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Flachkopfschraube mit Schlitz (DIN 964 Schrauben) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Senkkopfschraube mit Kreuz bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Senkkopfschraube mit Schlitz (DIN 963) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Sechskantmutter bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Senkkopfschraube mit Schlitz, 82º flach bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung. Unsere Senkkopfschraube aus Polykarbonat sind transparent.   Unsere Senkkopfschraube mit Schlitz, 100º flach bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Flachkopfschraube mit Schlitz (DIN 964 Schrauben) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.   Unsere Nylon-Sechskantmutter (DIN 934 Muttern) bietet exzellenten Widerstand gegen Chemikalien (siehe Eigenschaftentabelle). Es ist ein Material mit hoher dielektrischer Kraft, es rostet nicht und schützt vor Schaden durch Bruchstärke während mechanischer Belastung.
