Unsere Rohrstopfen LGLR sind für die Montage in Rundrohren konzipiert. Sie zeichnen sich durch ihren kugelförmigen Kopf und ihre hochwertige Oberfläche aus.

Gefertigt aus LDPE (Polyethylen niedriger Dichte), verfügen sie über Lamellen zur Verbesserung des Halts nach der Montage. Diese Produktfamilie eignet sich für Rohre mit Außendurchmessern von 16 mm bis 80 mm. Je nach Artikel kann die Oberfläche glatt oder strukturiert ausgeführt sein, mit unterschiedlicher Strukturstärke.

· Material: LDPE
· Kompatibilität: Rundrohre
· Durchmesserbereich: 16 mm bis 80 mm
· Standardfarben: Schwarz, Grau und Weiß

Artikel mit in Zoll (R) angegebenen Rohrabmessungen entsprechen gängigen Maßen des imperialen Systems. RAL-Farben sind auf Anfrage erhältlich; bitte kontaktieren Sie unsere Vertriebsabteilung für die Verkaufsbedingungen.

Diese können auch in RAL-Farben hergestellt werden

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

Referenz	Für Rohr	Rohrstärke	H	L									Mehr Info.

00700800620	16	1,00 bis 2,00	7,50	12,00
00300400228	16	1,50	7,30	12,00
00300400229	18	1,50	8,80	11,50
00700800621	18	1,00 bis 2,00	8,00	12,00
31000800300	18	1,00 bis 2,00	9,00	24,00
00700800622	19	1,20 bis 2,00	9,50	14,00
00300400230	20	1,50	10,00	15,50
00700800623	20	1,00 bis 2,00	9,50	15,50
31000800301	20	1,00 bis 2,00	10,00	24,00
00300410071	21,34 (R 1/2)	2,65	10,65	20,00
00300400231	22	1,50	11,00	15,50
00700800624	22	1,00 bis 1,50	10,50	15,50
00700800625	22	1,50 bis 2,00	10,50	15,50
31000800302	22	1,00 bis 2,00	11,00	24,00
00300400232	25	1,50	11,50	15,50
00700800626	25	1,00 bis 2,00	10,50	15,50
31000800303	25	1,00 bis 2,00	12,60	22,60
00300410072	26,70 (R 3/4)	2,65	13,45	20,00
00700800627	27	1,00 bis 2,00	13,50	15,50
00700800628	28	1,00 bis 2,00	14,00	15,50
00300400233	28	1,50	14,00	14,50
00700800630	30	1,00 bis 2,00	14,00	17,50
31000800304	30	1,00 bis 2,00	15,00	24,00
00700800631	32	1,00 bis 2,00	16,50	19,50
00300410073	33,40 (R 1)	3,25	16,85	20,00
00700800632	34	1,20 bis 2,50	17,00	19,50
00700800633	35	1,00 bis 2,00	16,50	19,50
31000800305	35	1,00 bis 2,00	17,50	24,00
00300400237	40	1,50	21,70	11,80
31000800306	40	1,00 bis 2,00	20,00	24,00
00700800634	42	1,50 bis 2,50	21,00	30,00
00300410074	42,4 (R 1·1/4)	3,25	21,20	25,00
00700800635	44,50	1,20 bis 2,00	22,00	30,00
00700800636	45	1,50 bis 2,50	22,00	30,00
00700800637	48,40	1,50 bis 2,50	24,20	30,00
00700800638	48,40	3,00 bis 5,00	24,20	30,00
00300410075	48,26 (R 1·1/2)	3,25	24,20	25,50
00700800639	50	1,50 bis 2,50	25,00	30,00
31000800307	50	1,00 bis 2,00	25,00	24,00
00700800640	51	1,20 bis 2,50	25,50	30,00
00700800641	57,20	1,50 bis 2,50	29,00	35,50
00300400697	60	1,50	30,00	39,40
00700800642	60	1,50 bis 2,50	30,00	40,00
31000800308	60	1,00 bis 2,00	30,00	24,00
00300410076	60,32 (R 2)	3,65	30,15	25,00
00700800643	76,20	2,00 bis 3,50	38,50	40,00
31000800309	80	1,00 bis 3,00	23,00	19,00
31000800310	80	3,25 bis 5,00	23,00	19,00

Wenn Sie sich für die Produktfamilie LGLR interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

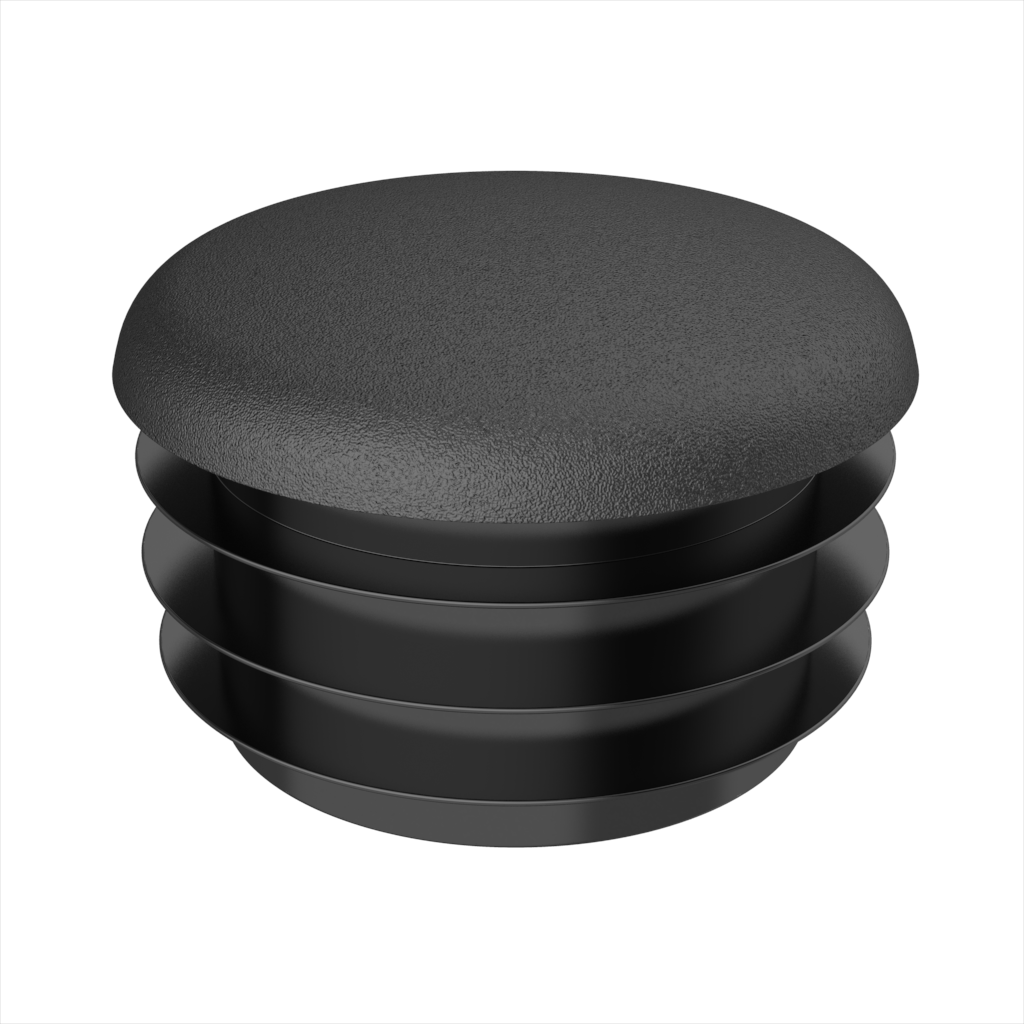

LSL-Gleiter sind so konzipiert, dass sie <b>guten Halt</b>, <b>einfache Montage</b> und ein <b>minimalistisches Finish</b> aufgrund der abgerundeten Form seines Kopfes gewährleisten. Sie werden zum Verschließen verschiedener Rohre und/oder Löcher verwendet, die keiner großen mechanischen Belastung standhalten müssen und <b><i>nicht als Alternative zu den Endkappen von Stühlen und/oder Möbeln zu empfehlen sind</b></i>.
<br>
Für den Einsatz als Gleitanschlag und für eine einfache Montage bei Rohren mit größerer Wandstärke empfehlen wir eine Anschrägung des Rohrinnendurchmessers (ca. 0,3 - 0,5 x 60°).
<br>
<b>Sonderfarben</b>, <b>Firmenlogo</b> und Fertigung mit <b>TPE-Material</b> (rutschfest, geräuschmindernd und beständig gegen einen höheren Temperaturbereich) können unter Bestellung angefragt werden, bitte kontaktieren Sie uns.
<br>
Aus produktionstechnischen Gründen kann ein Restanguss das Maß L überschreiten. Je nach Artikelauswahl kann die Oberflächenbeschaffenheit zwischen poliert und erodiert variieren.
<br>

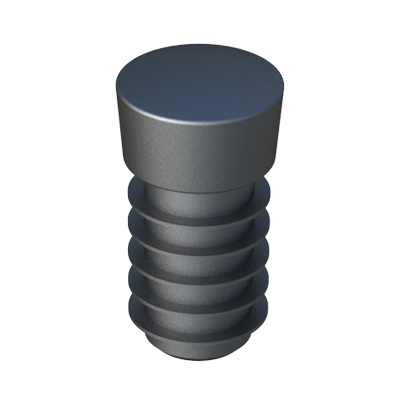

Unser geriffelter Einsatz mit vergrößertem Kopf für runde Rohre wurde für einen guten Abschluss und eine größere Stabilität entworfen.
