Offene kabeldurchfuhrung - ISC Plastic Parts

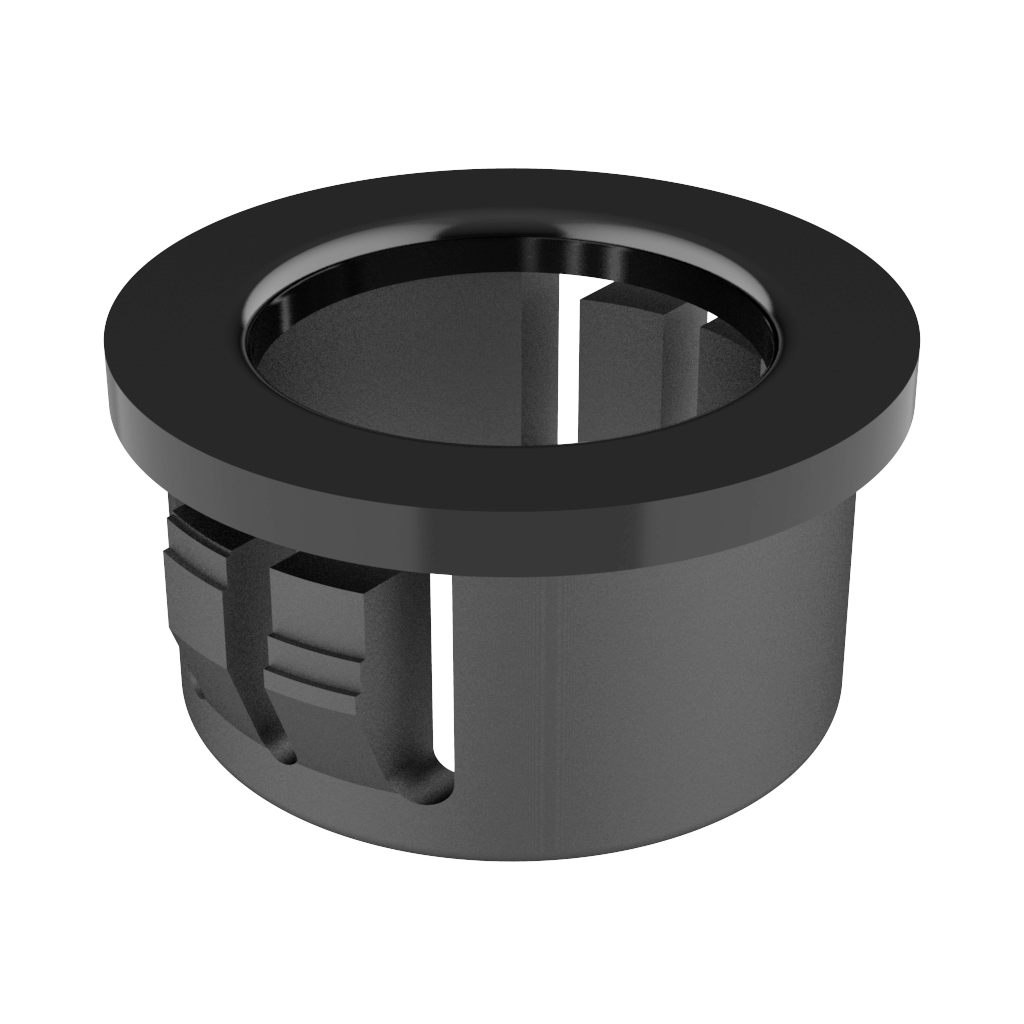

Diese offene Kabeldurchführung ist ideal um Drähte, Kabelverschlauchungen und andere Schläuche vor scharfen, uneben gebohrten oder gestoßenen Löchern im Blech zu schützen. Sie ist mit mehreren Sicherungen entworfen worden, damit sie gut in Wände einrastet und man sie sogar noch fixieren kann, wenn die Kabel schon montiert sind. Die Kabeldurchführung erlaubt eine schnelle und einfache Installation, mit nur einem leichten Fingerdruck. Das gespaltene Design dieser Kabeldurchführung erlaubt es der Muffe um Kabel montiert zu werden, deren Durchmesser größer ist, als der Innendurchmesser der Muffe.

Einige Ausführungen entsprechen den regulatorischen Anforderungen von UL (Underwriters’ Laboratories) und sind von der CSA (Canadian Standards Association) zertifiziert, gemäß den geltenden Sicherheits- und Qualitätsstandards.

Zeichnungen PDF:
UL94: V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

Referenz	Lochabmessung (A)	Maximale Plattenstärke (G)	d	D	L	H	Typ						Mehr Info.

02001001080	7,00	1,60	5,60	8,90	6,00	1,60	2
01300100900	9,50	1,70	6,60	11,40	6,50	1,30	1
01300100901	9,50	3,20	6,70	10,70	9,90	1,30	1
02010000160	9,50	3,20	6,70	10,70	9,90	1,60	1
01300100902	11,10	3,20	7,90	12,70	10,30	1,60	1
02010000161	11,10	3,20	8,40	12,70	10,30	1,60	1
02010000162	12,70	3,20	7,90	14,30	10,30	1,60	1
02001001081	13,00	1,60	9,70	14,20	6,40	1,60	2
01300100903	13,00	3,50	9,00	14,90	10,50	1,50	1
02010000163	14,30	3,20	9,90	16,30	10,30	1,60	1
02010000164	15,90	3,20	11,50	17,50	10,30	1,60	1
00101000110	15,90	3,66	11,50	18,69	10,30	1,84	1
02001001082	16,00	1,60	13,20	18,00	6,40	1,60	2
01300100904	16,00	3,50	10,50	18,00	10,50	1,60	1
02001001083	19,00	1,60	16,00	21,10	6,40	1,60	2
00101000111	19,00	3,20	13,11	20,19	10,31	1,60	1
02010000165	19,00	3,20	13,90	20,20	10,30	1,60	1
01300100905	19,00	3,30	14,50	20,60	11,00	1,30	1
02001001084	22,00	1,60	17,80	23,10	6,40	1,60	2
00101000112	22,20	3,20	16,99	24,79	10,31	1,60	1
02010000166	22,20	3,20	17,70	23,40	10,30	1,60	1
02001001085	24,00	1,60	20,80	26,90	6,40	1,60	2
00101000113	25,40	3,20	20,20	28,00	10,30	1,60	1
01300100906	25,40	3,20	20,60	26,60	10,30	1,60	2
02010000167	25,40	3,20	20,60	26,60	10,30	1,60	1
02001001086	27,00	1,60	21,80	28,20	6,50	1,60	2
01300100907	27,80	3,20	22,20	29,40	10,30	1,60	1
02010000168	27,80	3,20	22,20	29,40	10,30	1,60	1
01300100908	31,80	3,20	26,60	34,10	10,30	1,60	2
02010000169	31,80	3,20	26,60	34,10	10,30	1,60	1
01300100909	34,90	3,20	29,70	37,30	10,30	1,60	1
02010000170	34,90	3,20	29,70	37,50	10,30	1,60	1
02010000171	38,10	3,20	31,70	40,10	10,70	2,10	1
