Unser geriffelter Einsatz für rechteckige Rohre hat eine Metallmutter, die während des Injektionsprozesses eingesetzt wurde. Er ist auch für quadratische Rohre: LJ, runde Rohre: LJRL und dreieckige Rohre: LJZZ erhältlich. Er ist geeignet für unsere verstellbaren Füße.

Material:  HDPE   S
Standardfarben: Schwarz / Hergestellbare RAL-Farben
Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter


Referenz
Für Rohr
Rohrstärke
Metrisches Gewinde
h / L
D x B
H
d x b
d1 x b1

PDF
3D IGS
Hinzufügen
00300400329 20 x 16 1,50 M8 4,00 / 11,50 20,30 x 15,60 7,00 15,80 x 10,60 18,40 x 13,40
00300400330 30 x 15 1,50 M8 4,00 / 11,50 29,70 x 15,20 10,00 25,80 x 10,60 28,30 x 13,00
00300410104 30 x 20 1,50 M8 · / 13,50 30,90 x 20,90 7,00 24,30 x 14,30 28,30 x 18,30
00300400331 30 x 20 1,50 M10 5,00 / 13,50 30,90 x 20,90 7,00 24,50 x 14,30 28,30 x 18,30
00300400332 30 x 25 1,50 M10 5,00 / 13,00 30,00 x 25,40 7,50 25,30 x 19,30 28,60 x 22,60
00300400333 35 x 20 1,50 M10 5,00 / 15,50 35,00 x 20,20 8,00 29,50 x 15,10 33,20 x 18,70
00300400334 35 x 25 1,50 M10 5,00 / 15,00 34,70 x 24,70 8,00 29,80 x 19,60 33,00 x 23,40
00300400335 40 x 20 1,50 M10 5,00 / 15,50 40,50 x 20,50 8,00 35,00 x 15,00 39,10 x 18,60
00300400336 40 x 30 1,50 M10 5,00 / 15,00 40,60 x 30,60 8,00 35,50 x 25,80 38,80 x 29,80
00300400337 50 x 25 1,50 M10 5,00 / 13,00 50,00 x 25,10 8,00 45,40 x 19,40 49,50 x 23,50
00300400338 50 x 40 1,50 M10 5,00 / 17,00 50,00 x 40,10 6,50 44,50 x 34,50 47,90 x 37,90
00300400339 60 x 30 1,50 M10 5,00 / 13,50 60,20 x 30,20 6,00 54,70 x 24,70 57,80 x 28,00

Wenn Sie sich für die Produktfamilie LJZ interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

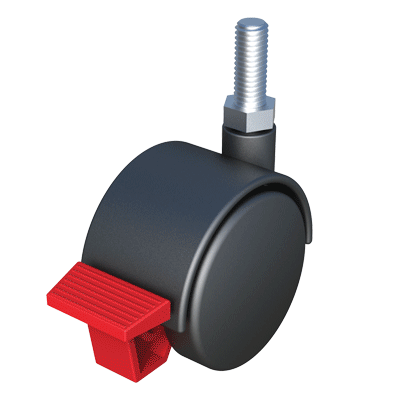

Bodenrolle mit Bremse aus Polypropylen. Sein Gewindebolzen macht es ideal, um in Gewindeeinsätzen eingesetzt zu werden. Die empfohlene individuelle Ladekapazität beträgt 50 kg.   Bodenrolle mit Bremse aus Polypropylen. Sein Gewindebolzen macht es ideal, um in Gewindeeinsätzen eingesetzt zu werden. Die empfohlene individuelle Ladekapazität beträgt 50 kg.   Unsere Rändelschraube hat eine geriffelte Basis für eine einfachere Handhabung.   Unsere Rändelschraube hat eine geriffelte Basis für eine einfachere Handhabung.   Unser runder verstellbarer Fuß hat eine Stahlkappe. Wenn Sie dieses Teil ohne Beweglichkeit oder Kippbarkeit benötigen, besuchen Sie bitte unsere Produktfamilie MNI.
