Beschreibung und Eigenschaften
Unsere Abstandshalter ersetzten sehr einfach herkömmliche Halter, die Schrauben benutzen. Eine Seite kann,für schnelle Auswechslung, einfach geöffnet werden. Sehr nützlich für Elemente, die regelmäßig ausgetauscht werden.
Möglichkeit des Einfärbens Produktbilder und technische Zeichnungen

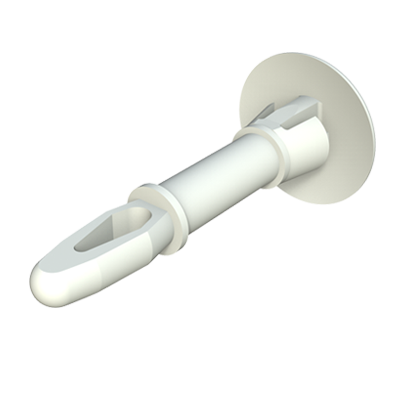

Produktansicht
Technische Zeichnung
Video
Artikelnummern und Abmessungen: Verschlussabstandshalter
| Referenz | L |
Lochabmessung 1 |
Lochabmessung 2 |
Plattendicke 1 |
Plattendicke 2 |
H1 / H2 |
A1 / A2 |
C / D |
Mehr Info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03501400060 | 5,00 | 6,50 | 4,00 | 1,60 bis 2,00 | 1,60 | 1,50 / 10,10 | 10,20 / 4,50 | 2,50 / 5,00 | |||||
| 01301400100 | 6,40 | 4,75 | 3,18 | 1,50 bis 1,60 | 1,57 | · / 8,70 | 9,50 / 3,70 | 2,00 / · | |||||
| 01301400101 | 6,40 | 4,75 | 3,18 | 1,50 bis 1,60 | 1,57 | · / 4,80 | 9,50 / 4,37 | 2,80 / · | |||||
| 00101100209 | 6,50 | 4,75 | 3,18 | 1,50 bis 1,60 | 1,50 bis 1,60 | 1,52 / 8,74 | 9,53 / 3,70 | 2,00 / 4,35 | |||||
| 01301400103 | 7,90 | 4,75 | 3,18 | 1,50 bis 1,60 | 1,57 | 1,20 / 8,70 | 9,50 / 3,70 | 2,00 / · | |||||
| 00101100210 | 9,50 | 4,75 | 3,18 | 1,50 bis 1,60 | 1,50 bis 1,60 | 1,52 / 8,75 | 9,53 / 3,80 | 2,00 / 4,50 | |||||
| 01301400130 | 9,50 | 6,00 | 4,00 | 1,60 | 0,80 bis 1,20 | 1,50 / 10,20 | 10,00 / 4,45 | 2,50 / 5,00 | |||||
| 03501400050 | 9,65 | 4,75 | 3,18 | 1,50 bis 1,60 | 1,60 | 1,40 / 8,70 | 9,50 / 3,53 | 2,00 / 4,20 | |||||
| 01301400051 | 12,70 | 6,00 | 4,00 | 1,60 | 0,80 bis 1,20 | · / 10,20 | 10,00 / 4,45 | 2,50 / · | |||||
| 03501400100 | 15,95 | 5,40 | 4,00 | 1,20 bis 2,00 | 1,60 | 1,50 / 10,00 | 12,70 / 4,50 | 4,80 / 2,50 | |||||
| 00101100240 | 16,00 | 5,40 | 4,00 | 1,50 bis 1,60 | 1,50 bis 1,60 | 1,60 / 10,31 | 12,80 / 4,50 | 2,35 / 5,20 |
