Unser Schwerlastfuß hat eine verstärkte für 15º kippbare Basis, die Gewicht von bis zu 2.700 Kg widersteht. Er wurde entworfen für Anwendungen, die eine gute Oberfläche und gute mechanische Eigenschaften benötigen. Er kann auch mit einer Antirutschbasis geliefert werden.
Das Standardprodukt ist aus Edelstahl Typ 304 gefertigt und kann auf Anfrage auch in Typ 316 gefertigt werden.

Zeichnungen PDF:
UL94:
IP:
RoHS:
Abmessungen angezeigt in: Millimeter

JTPV
JTPV

Referenz
Metrisches Gewinde (M)
L
D
H
Maximaler Neigungsgrad (W)
Höchstgewicht (Kgs.)



Mehr
Info.
01200100497 M12 71,00 60,00 34,00 15º 2.000
01200100507 M12 72,00 80,00 38,00 15º 2.450
01200100517 M12 72,00 100,00 45,00 15º 2.600
01200100527 M12 72,00 120,00 50,00 15º 2.700
01200100498 M12 121,00 60,00 34,00 15º 2.000
01200100508 M12 122,00 80,00 38,00 15º 2.450
01200100518 M12 122,00 100,00 45,00 15º 2.600
01200100528 M12 122,00 120,00 50,00 15º 2.700
01200100499 M14 71,00 60,00 34,00 15º 2.000
01200100509 M14 72,00 80,00 38,00 15º 2.450
01200100519 M14 71,00 100,00 45,00 15º 2.600
01200100529 M14 71,00 120,00 50,00 15º 2.700
01200100500 M14 121,00 60,00 34,00 15º 2.000
01200100510 M14 121,00 80,00 38,00 15º 2.450
01200100520 M14 121,00 100,00 45,00 15º 2.600
01200100530 M14 121,00 120,00 50,00 15º 2.700
01200100501 M16 71,00 60,00 34,00 15º 2.000
01200100511 M16 71,00 80,00 38,00 15º 2.450
01200100521 M16 71,00 100,00 45,00 15º 2.600
01200100531 M16 71,00 120,00 50,00 15º 2.700
01200100502 M16 121,00 60,00 34,00 15º 2.000
01200100512 M16 121,00 80,00 38,00 15º 2.450
01200100522 M16 121,00 100,00 45,00 15º 2.600
01200100532 M16 121,00 120,00 50,00 15º 2.700
01200100503 M16 171,00 60,00 34,00 15º 2.000
01200100513 M16 171,00 80,00 38,00 15º 2.450
01200100523 M16 171,00 100,00 45,00 15º 2.600
01200100533 M16 171,00 120,00 50,00 15º 2.700
01200100524 M20 120,00 100,00 45,00 15º 2.600
01200100534 M20 120,00 120,00 50,00 15º 2.700
01200100504 M20 121,00 60,00 34,00 15º 2.000
01200100514 M20 121,00 80,00 38,00 15º 2.450
01200100505 M20 140,00 60,00 34,00 15º 2.000
01200100515 M20 140,00 80,00 38,00 15º 2.450
01200100525 M20 140,00 100,00 45,00 15º 2.600
01200100535 M20 140,00 120,00 50,00 15º 2.700
01200100506 M20 190,00 60,00 34,00 15º 2.000
01200100516 M20 190,00 80,00 38,00 15º 2.450
01200100526 M20 190,00 100,00 45,00 15º 2.600
01200100536 M20 190,00 120,00 50,00 15º 2.700

Wenn Sie sich für die Produktfamilie JTPV interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

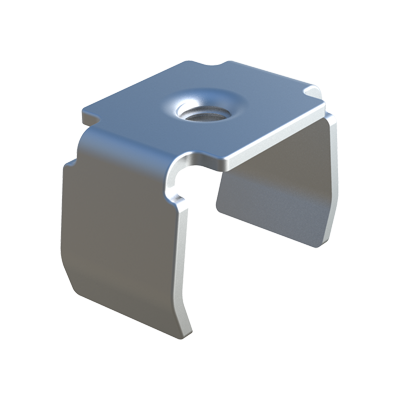

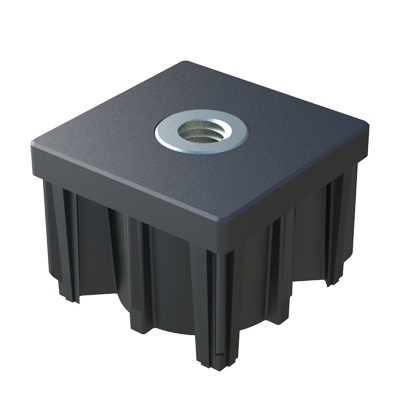

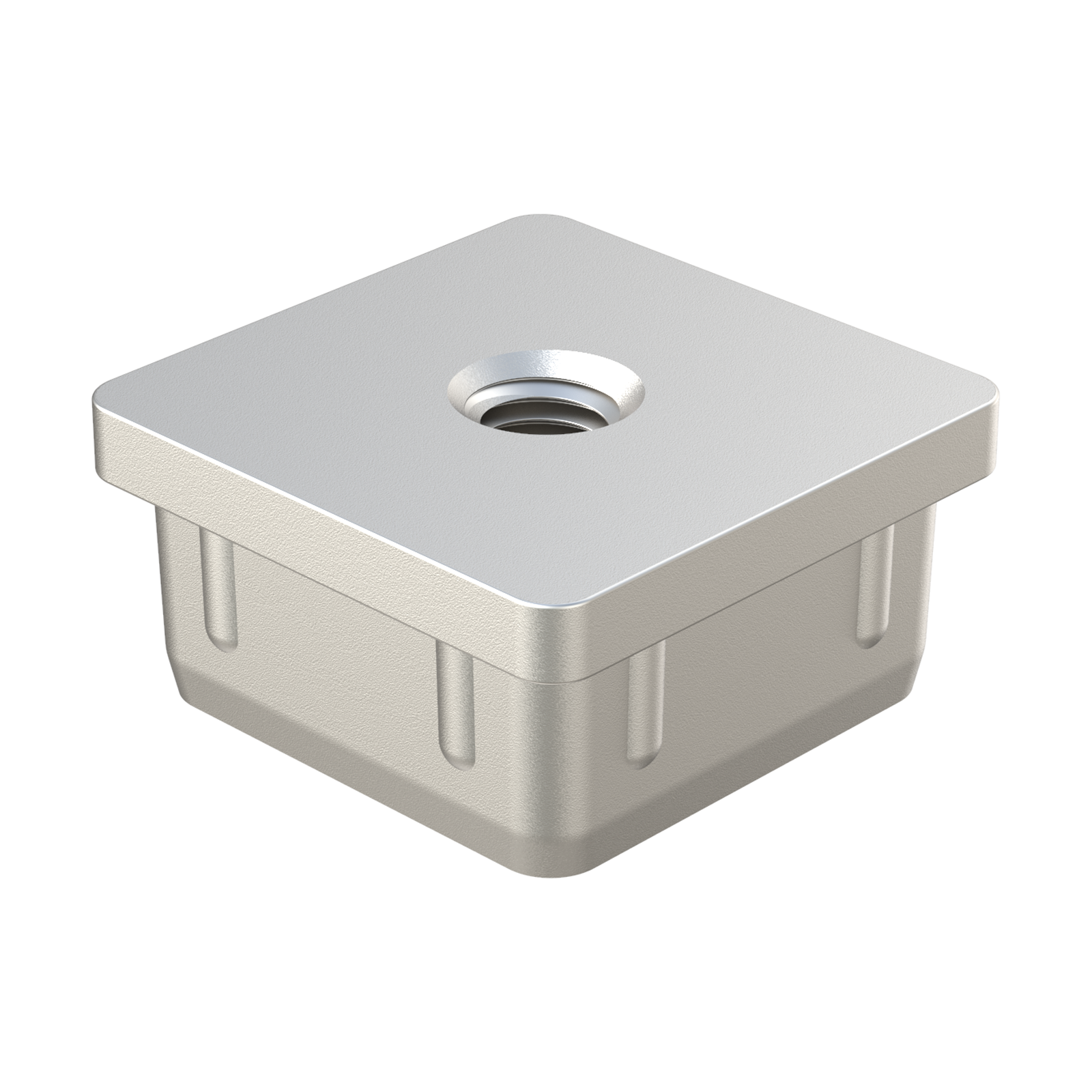

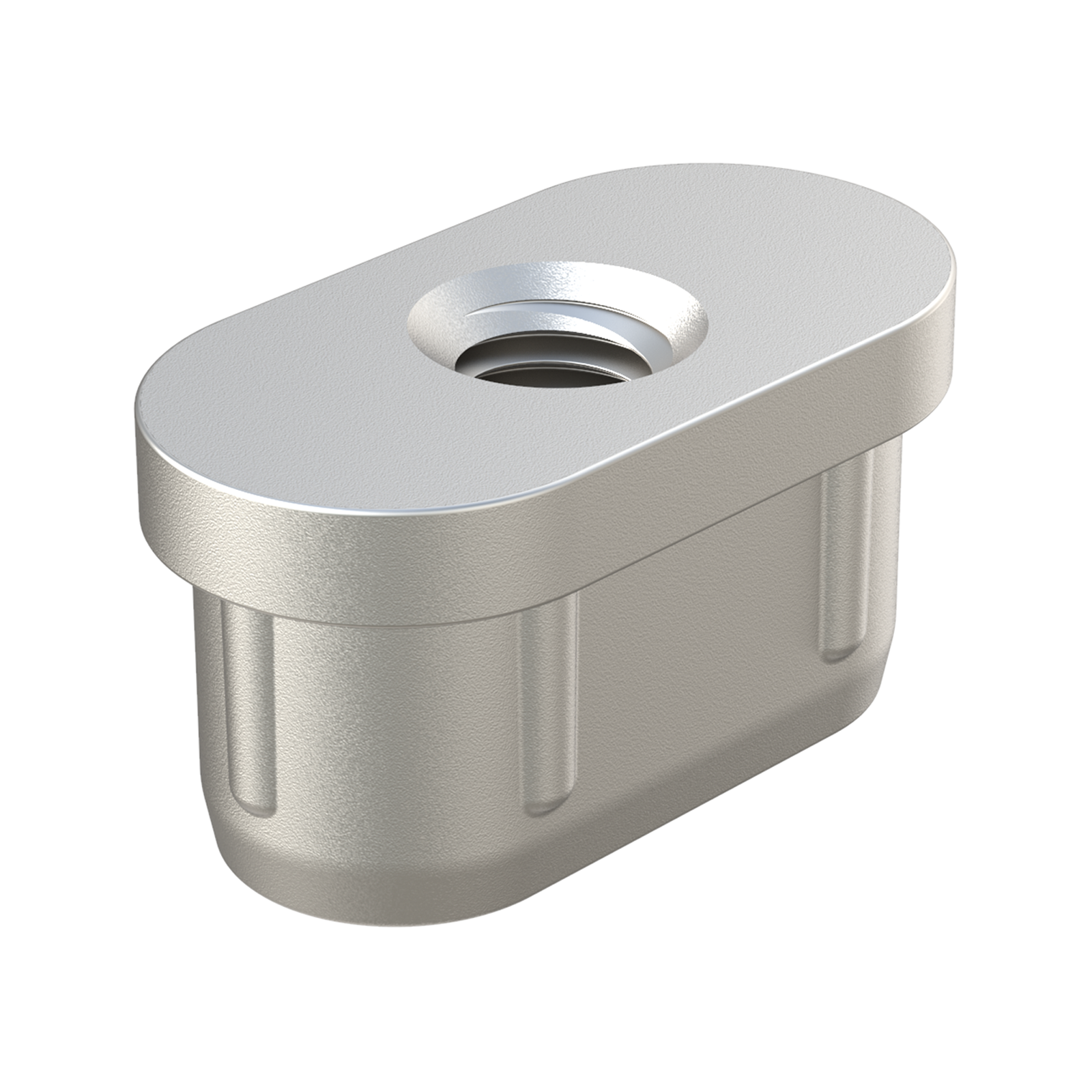

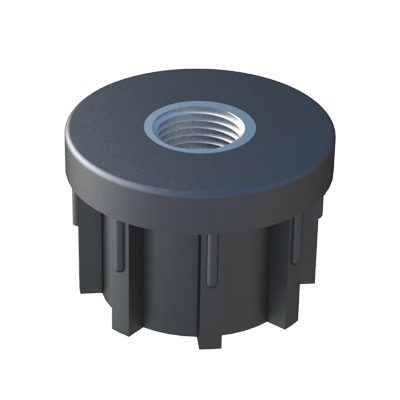

Unser Rohreinsatz wurde aus einer Zamak-Legierung hergestellt für rechteckige Rohre. Er ist auch für runde Rohre: LJMR, quadratische Rohre: LJM und für ovale Rohre: LJMO erhältlich.   Unser Rohreinsatz wurde aus ZCS hergestellt. Er ist auch für quadratische Rohre erhältlich, bitte besuchen Sie hierzu unsere Produktfamilie LJMS.   Unsere verstärkten Rohrenden mit Gewinde für Rundrohre sind für Anwendungen konzipiert, die eine hohe Widerstandsfähigkeit erfordern. Der Gewindeeinsatz besteht aus vernickeltem Messing. Es ist auch in Edelstahl erhältlich. Für andere Abmessungen, die nicht in der Liste aufgeführt sind, kontaktieren Sie uns.   Unser runder, verstärkter Rohreinsatz erlaubt die schnelle Montage auf Nivellierfüßen. Er hat eine metallüberzogenes Messinggewinde, das während des Injektionsprozess eingefügt wird. Er ist auch für quadratische Rohre, JTPOA, erhältlich.   Unser Gewinderohreinsatz wurde aus einer Zamaklegierung hergestellt. Er ist auch erhältlich für runde Rohre: LJMR, rechteckige Rohre: LJMZ und ovale Rohre: LJMO.   Unser Gewinderohreinsatz ist aus ZCS hergestellt. Er ist auch erhältlich für rechteckige Rohre, bitte besuchen Sie hierzu unsere Produktfamilie LJMSZ.   .   Die JTPOA-Vierkantrohrverbinder bestehen aus <strong>glasfaserverstärktem Polyamid</strong> (PA6630% GF), einem Material, das <em>hervorragende Beständigkeit</em> bietet. Die <em>Muttern</em> ihrerseits bestehen aus <strong>vernickeltem Messing</strong> (NB) und <strong>Edelstahl 304</strong> (SS).<br /><br />Diese Verbinder sind ideal für Anwendungen, die das Tragen hoher Gewichte erfordern, da sie Widerstände von <em>560 bis fast 1.000 Kilogramm</em> aushalten.   Unser Gewinderohreinsatz wurde aus einer Zamaklegierung hergestellt. Er ist auch erhältlich für runde Rohre: LJMR, rechteckige Rohre: LJMZ und ovale Rohre: LJMO.
