Doppelseiter Clip, der es erlaubt zwei Platten auf einfache und sichere Weise, aus der Mitte, zu verbinden. Kein Verschlusskopf wird sichtbar sein. Dieser Clip kann einfach und schnell, mit leichtem Druck, installiert werden.

Zeichnungen PDF:
UL94:   HB - V2
IP:
RoHS:
Abmessungen angezeigt in: Millimeter
Video:

HDEPR
HDEPR

Referenz
Lochabmessung
A
Wanddicke
A

A

B
Lochabmessung
C
Wanddicke
C

C

D



Mehr
Info.
50003000002 4,00 2,60 bis 6,30 7,80 1,75 4,00 2,60 bis 6,30 7,80 7,50
01300100800 6,00 0,80 bis 3,60 7,80 1,00 6,00 0,80 bis 3,60 7,80 11,80
01000000003 6,35 0,50 bis 6,90 11,10 2,79 6,35 0,50 bis 6,90 11,10 8,20
01300100801 7,50 2,30 bis 6,40 8,70 0,50 6,00 1,30 bis 16,00 16,50 5,00
50003000001 7,50 3,00 bis 8,00 17,50 1,00 7,50 3,00 bis 8,00 17,50 19,00
01000000004 7,93 bis 8,33 2,40 bis 7,60 8,76 1,00 7,93 bis 8,33 2,40 bis 7,60 8,76 12,80
01000000001 7,93 bis 8,33 3,20 bis 9,50 21,88 1,10 7,93 bis 8,33 3,50 bis 19,00 11,25 12,70

Wenn Sie sich für die Produktfamilie HDEPR interessieren, könnten auch diese Produktfamilien interessant für Sie sein:

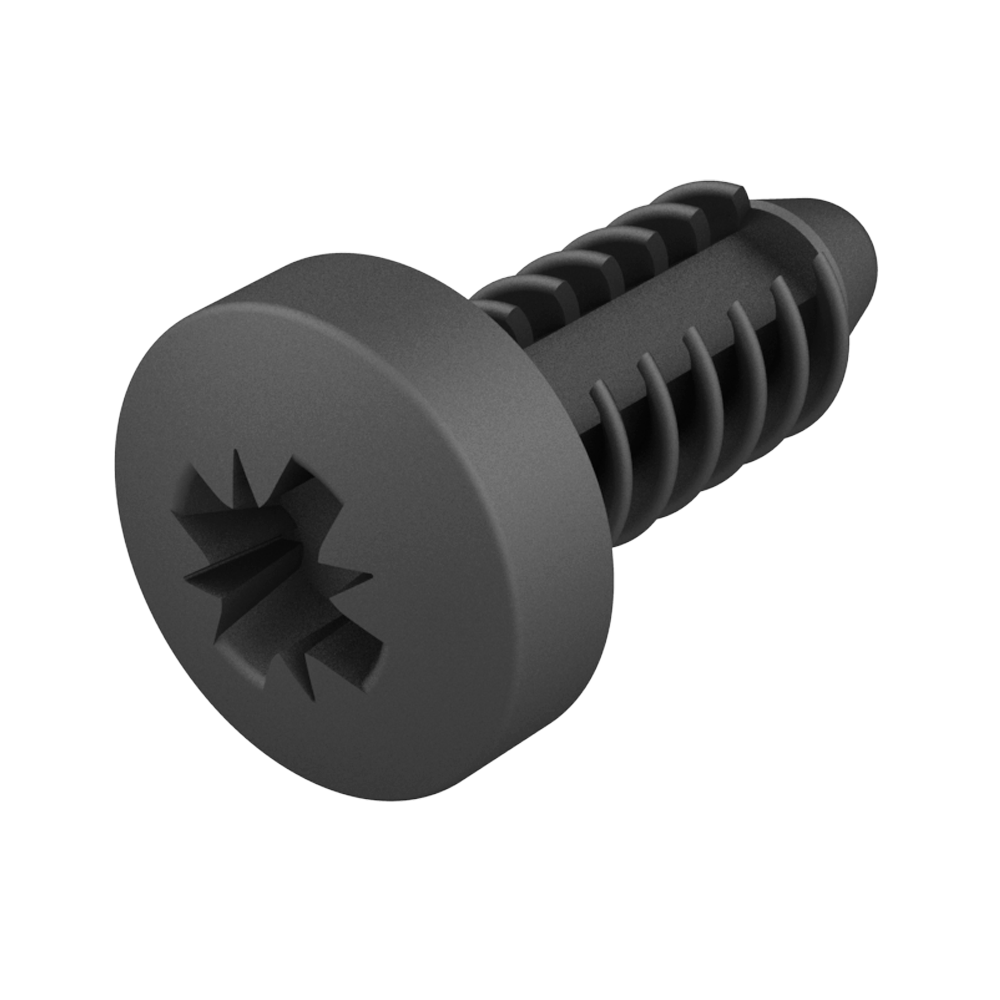

Unsere Klammer- Schraube mit einem <b>zylindrisch Pozidrivkopf</b> hat ein hybrides Design welches die Vorteile einer <b>Klammer</b> mit denen einer <b>Schraube</b> und denen eines <b>Stopfens</b> verbindet. <br><br> <I>*Einfache manuelle Installation, sie wird mit Druck in ein Gewinde fixiert mit der Möglichkeit es zu einem späteren Zeitpunkt fester zu ziehen. Ausserdem gibt es die Möglichkeit den Artikel mit einem Kreuzschlitzschraubendreher zu entfernen, wie mit einem normalen Schraubenzieher auch. <br> *Geeignet zum Verbinden von zwei Platten mit metrischen Vorprägungsloch und zum schützen oder Verschliessen von Gewindelöchern.<br> *Bietet einen sehr guten Gripp und einen guten Abschluss. Hergestellt ist der Artikel aus Nylon 66, das der Norm UL94V2 entspricht und korrosions-, abrieb - und vibrationsbeständig ist. <br><br></i> <b>Drücken Sie es wie eine Büroklammer, entfernen Sie es wie eine Schraube!</b>   Unsere Klammer-Schraube mit einem <b>Kreuzschlitz-Zylinderkopf</b> hat ein hybrides Design, das die Vorteile einer <b>Klammer</b> mit denen einer <b>Schraube</b> und denen eines <b>Stopfens</b> verbindet.<br><br> <i>*Einfache manuelle Installation, es wird mit Druck in ein Gewinde fixiert mit der Möglichkeit es zu einem späteren Zeitpunkt fester zu ziehen. Ausserdem gibt es die Möglichkeit den Artikel mit einem Kreuzschlitzschraubendreher zu entfernen, wie mit einem normalen Schraubenzieher auch.<br> *Geeignet zum Verbinden von zwei Platten mit metrischen Vorprägungsloch und zum Schützen oder Verschliessen von Gewindelöchern.<br> *Bietet einen sehr guten Gripp und einen guten Abschluss. Hergestellt ist der Artikel aus Nylon 66, das der Norm UL94V2 entspricht und korrosions-, abrieb - und vibrationsbeständig ist. </i><br><br> <b>Drücken Sie es wie eine Büroklammer, entfernen Sie es wie eine Schraube!</b>   Unsere Klammer-Schraube mit einem <b>Kreuzschlitz-Senkkopf</b> hat ein hybrides Design, das die Vorteile einer <b>Klammer</b> mit denen einer <b>Schraube</b> und eines <b>Stopfens</b> verbindet. <br><br> <i>*Einfache manuelle Installation, es wird mit Druck in ein Gewinde fixiert mit der Möglichkeit es zu einem späteren Zeitpunkt fester zu ziehen. Ausserdem gibt es die Möglichkeit den Artikel mit einem Kreuzschlitzschraubendreher zu entfernen, wie mit einem normalen Schraubenzieher auch.<br> *Geeignet zum Verbinden von zwei Platten mit metrischen Vorprägungsloch und zum Schützen oder Verschliessen von Gewindelöchern.<br> *Bietet einen sehr guten Gripp und einen guten Abschluss. Hergestellt ist der Artikel aus Nylon 66, das der Norm UL94V2 entspricht und korrosions-, abrieb - und vibrationsbeständig ist. </i><br><br> <b>Drücken Sie es wie eine Büroklammer, entfernen Sie es wie eine Schraube!<b   <p>Unser <b>MCPXC Clip-Niet</b> ist eine Befestigungslösung, die für eine sichere Verbindung zwischen Bauteilen durch Einpressmontage entwickelt wurde. Seine gerippte Geometrie ermöglicht eine schnelle Montage und einen zuverlässigen Halt ohne Spezialwerkzeug.</p> <p>Beim Einsetzen werden die flexiblen Rippen zusammengedrückt, um die Bohrung zu durchqueren, und kehren anschließend in ihre ursprüngliche Position zurück, wodurch eine wirksame mechanische Verankerung entsteht, die beständig gegen Korrosion, Abrasion und Vibration ist. Er kann in Gewindebohrungen, glatten, gebohrten oder gestanzten Löchern sowie in Anwendungen mit Sacklöchern verwendet werden.</p> <p>Diese Familie wird üblicherweise zur Befestigung von Paneelen, Lüftern, Verkleidungen, Dämmstoffen, Innenraumkomponenten und textilen Elementen eingesetzt. Sie ist kompatibel mit Materialien wie Kunststoff, Metall, Holz, Gummi, Schaumstoff und anderen Oberflächen mit unterschiedlicher Steifigkeit.</p> <p>· <b>Bohrungsbereich:</b> 3 mm bis 10 mm<br> · <b>Paneeldicke:</b> 0,76 mm bis 50 mm<br> · <b>Standardmaterial:</b> PA6 und PA66<br> · <b>Verfügbare UL-Klassifizierungen:</b> HB, V2 und V0</p> <p><i>Wir können Sonderversionen aus POM und PP sowie Farben abweichend vom Standardschwarz fertigen, vorbehaltlich einer Mindestproduktionsmenge. Aufgrund der zahlreichen verfügbaren Konfigurationen innerhalb dieser Familie empfehlen wir, Muster und die entsprechende technische Zeichnung anzufordern, um die Anwendung zu validieren.</i></p>
